ZCW污水電磁閥

產品信息
產品型號：ZCW	021-31261651
產品口徑：DN10-DN500	www.hsbf-brake.com
產品壓力：1.0MPa	[email protected]
產品材質：鑄鐵、鑄鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、污水電磁閥概述

ZCW污水電磁閥是污水自動控制系統中常見的管路開關元件，被廣泛應用于污水處理廠、石油、化工、冶金、紡織、食品、造船、醫療、環保、城市及其他各行業的污水管路中，完成污水管路系統中污水的自動控制，是實現污水管路自動化控制的理想選擇之一。

二、污水電磁閥參數表

公稱通徑：DN10-DN500	公稱壓力：1.0MPa	工作壓差：0-1.0MPa
適用介質：污水	適用溫度：-15℃-120℃	作用方式：常開、常閉
使用條件：普通型、防爆型	常規電壓：AC220V(其他可定制)	設計與制造標準：JB/T 7352
結構長度標準：GB/T 12221	法蘭尺寸標準：GB/T 9115	螺紋尺寸標準：GB/T 7307

三、污水電磁閥尺寸表

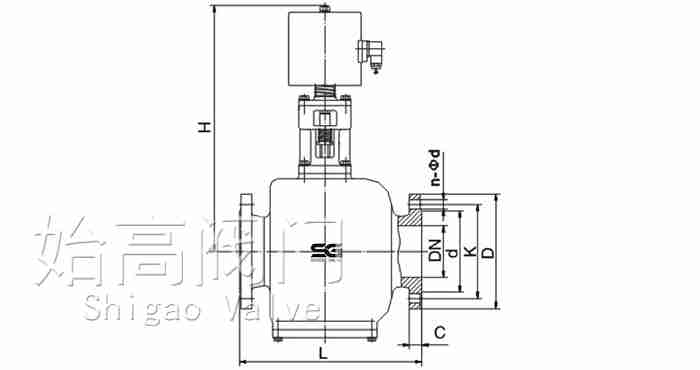

ZCW污水電磁閥尺寸圖

DN	內螺紋連接		法蘭連接
DN	G	L1	H	H1	L	D	K	d	C
10	3/8	90	255	51	130	90	60	41	14
15	1/2	90	259	56	140	95	65	46	14
20	3/4	90	300	60	150	105	75	56	16
25	1	110	307	64	160	115	85	65	16
32	1-1/4	130	370	77	180	140	100	76	18
40	1-1/2	150	391	88	200	150	110	84	18
50	2	170	478	110	230	165	125	99	20
65	-	-	511	128	290	185	145	118	20
80	-	-	596	144	310	200	160	132	22
100	-	-	638	168	350	220	180	156	24
125	-	-	747	200	400	250	210	184	26
150	-	-	789	222	480	285	240	211	26
200	-	-	1016	284	600	340	295	266	26
250	-	-	1111	334	650	395	350	319	28
300	-	-	1352	400	750	445	400	370	28
350	-	-	1447	450	850	505	460	429	30
400	-	-	1562	510	950	565	515	480	32
450	-	-	1658	561	1050	615	565	530	32
500	-	-	1774	622	1150	670	620	582	34

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的ZCW污水電磁閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
