SGH21高壓先導活塞式電磁閥

產品信息
產品型號：SGH21	021-31261651
產品口徑：3/8	www.hsbf-brake.com
產品壓力：0.2MPa-12.0MPa	[email protected]
產品材質：銅、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

高壓先導活塞式電磁閥結構

一、高壓先導活塞式電磁閥概述

SGH21系列高壓先導活塞式電磁閥采用先導活塞式結構，適用于壓縮空氣、水。先導式電磁閥通電時，依靠電磁力提起閥桿，導閥口打開，此時電磁閥上腔通過先導孔卸壓，在主閥芯周圍形成上低下高的壓差，在壓差的作用下，流體壓力推動主閥芯向上移動將主閥口打開。

二、高壓先導活塞式電磁閥參數

連接尺寸：3/8"、1/2"、3/4"、1"
通徑：12、15、20、25mm
適用壓力：0.2MPa-12.0MPa
適用溫度：-30℃-100℃
連接方式：G螺紋,NPT螺紋
電壓選配：DC12V/24V,AC24V,120V,240V/60Hz,220V/50Hz
范圍：±10％
閥體材料：銅、不銹鋼

三、技術規范表

型號	尺寸	通徑	Cv	MIN工作壓力	MAX工作壓力		密封材料	閥體材料
型號	尺寸	通徑	Cv	MIN工作壓力	AC	DC	密封材料	閥體材料
SGH21-12	3/8"	15	4.5	0.2MPa	12.0MPa/5MPa	10.0MPa/5MPa	Viton	銅不銹鋼
SGH21-15	1/2"	15	4.5	0.2MPa	12.0MPa/5MPa	10.0MPa/5MPa
SGH21-20	3/4"	20	9.3	0.2MPa	12.0MPa/5MPa	10.0MPa/5MPa
SGH21-25	1"	25	12	0.2MPa	12.0MPa/5MPa	10.0MPa/5MPa

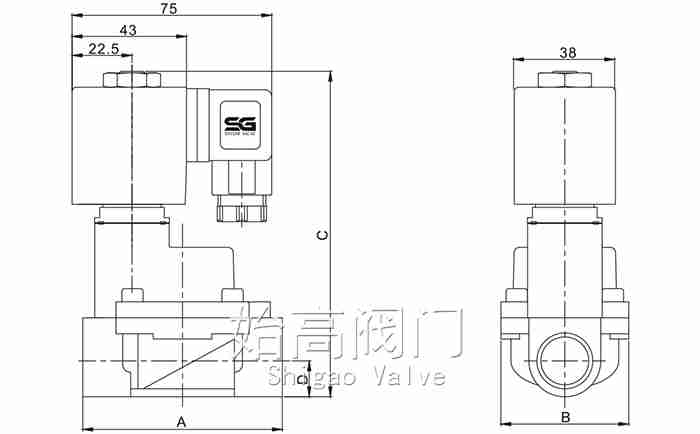

四、高壓先導活塞式電磁閥尺寸表

高壓先導活塞式電磁閥尺寸

型號	SGH21-12	SGH21-15	SGH21-20	SGH21-25
A	75	75	83	100
B	75	48	60	72
C	123	123	142	148
D	13.5	13.5	17.5	22

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的SGH21高壓先導活塞式電磁閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
