ZCTG高溫電磁閥

產品信息
產品型號：ZCTG	021-31261651
產品口徑：DN10-DN500	www.hsbf-brake.com
產品壓力：4.0MPa	[email protected]
產品材質：鑄鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、高溫電磁閥概述

ZCTG高溫電磁閥是自動控制系統中常見的管路開關元件，被廣泛應用于石油、化工、紡織、食品、造船、醫療、環保及其他工業部門的管路裝置中，主要用于輸送高溫介質的管路上，完成系統中氣體、水蒸汽、液體、油類等介質的自動控制，實現節能和程序控制的自動化。

二、高溫電磁閥參數表

公稱通徑：DN10-DN500	公稱壓力：4.0MPa
適用介質：水、蒸汽、熱水	適用溫度：-20℃-425℃
閥體材質：WCB、WC9、CF8	連接方式：法蘭
設計與制造標準：JB/T 7352	法蘭尺寸標準：GB/T 9115

三、高溫電磁閥尺寸表

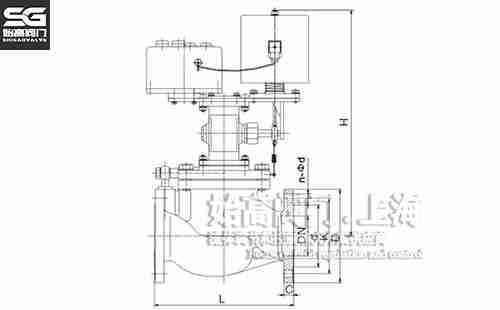

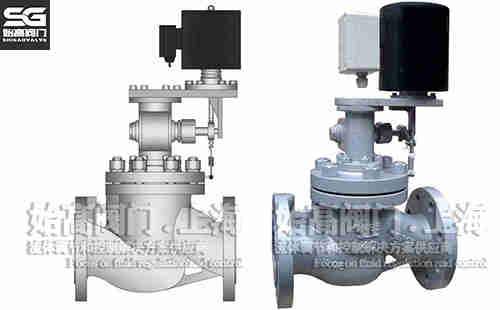

高溫電磁閥尺寸 ZCTG高溫電磁閥結構

DN	H	L	D	K	d	C
10	261	130	90	60	41	14
15	266	140	95	65	46	14
20	271	150	105	75	56	16
25	279	160	115	85	65	16
32	307	180	140	100	76	18
40	312	200	150	110	84	18
50	343	230	165	125	99	20
65	404	290	185	145	118	22
80	486	310	200	160	132	24
100	568	350	235	190	156	24
125	702	400	270	220	184	26
150	702	400	270	220	184	26
200	650	600	375	320	284	34
250	721	650	450	385	345	38
300	785	750	515	450	409	42
350	858	850	580	510	465	46
400	930	950	660	585	535	50
450	1003	1050	685	610	560	57
500	1074	1150	755	670	615	57

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的ZCTG高溫電磁閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
