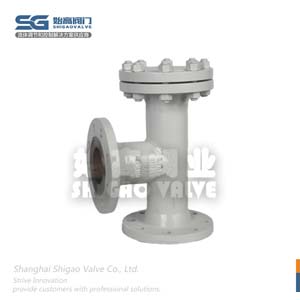

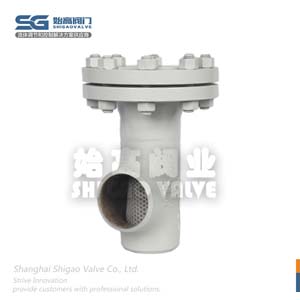

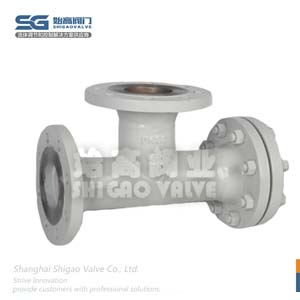

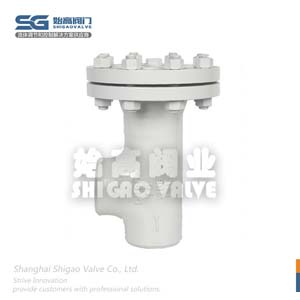

焊接微氣泡處理器

產品信息
產品型號：P610X	021-31261651
產品口徑：DN50-DN600	www.hsbf-brake.com
產品壓力：1.6MPa	[email protected]
產品材質：碳鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、產品概述

焊接微氣泡處理器建議安裝在主管線上，且為系統中溫度較高點。對于供熱系統，較好的位置是鍋爐的出口管線；對于制冷系統，溫度較高點在冷卻器的回水管線上，溫度越高，水中的微氣泡越容易釋放。因為當溫度增加或壓力降低時，由于溶解度減小，水中溶解的氣體會重新釋放出來。微氣泡處理器的核心是螺旋網，它采用銅絲焊制(也可選用不銹鋼棱網)制成的立體網狀結構，這樣的結構能夠使流體在閥體內產生一個相對靜止區域，無論是微小的氣泡還是細的微粒雜質，都有足夠的時間利用比重差異從流體中分離。分離出來的氣體或雜質匯集到上部的氣室和下部的集渣區，在通過頂部的不漏液自動排氣閥和底部的球閥放空，同時螺旋網產生的壓損很小，不會造成系統運行負擔。

二、參數表

公稱通徑：DN50-DN750	公稱壓力：1.0MPa	適用溫度：-10℃-180℃
適用介質：水、水和乙二醇混合液、潤滑油等	閥體材質：碳鋼、不銹鋼	連接方式：焊接

三、相關特點

1、大大縮短系統初次注水后的氣動時間。
2、高效脫除微氣泡和大量游離氣體。
3、保持較佳熱傳遞狀態。
4、解決系統氧腐蝕和泵氣蝕問題。
5、延長設備使用壽命。

四、結構優勢

1、快速、可靠的排除大量空氣。
2、可設置吊環，方便安裝。
3、大氣室不會因為壓力波動而堵塞。
4、厚實的閥體有效保證產品質量。
5、在安裝檢修清除固體顆粒時用來提取空氣。
6、進口技術螺旋網，高效去除微氣泡，壓損低。
7、多種連接方式。
8、大型產品可配置撇除浮渣的排空閥。

五、選型須知

1、DN20-DN50管徑產品為不銹鋼或黃銅材質閥體，DN50以上管徑產品均為碳鋼材質或不銹鋼材質閥體。
2、流速大于1.5m/s以上系統請選擇高流速產品。
3、系統壓力損失小于0.01MPa。
4、標準產品MAX工作壓力為1.0MPa，較大承壓1.5MPa，較高工作溫度為110℃。
5、法蘭標準：凸面板式平焊鋼制管法蘭，JB/T81。

六、外形尺寸表

管徑	H	h1	D	e	LF	流量(m3/h)
DN50	510	170	160	DN20	350	12.5
DN50/H	510	190	220	DN20	470	25
DN65	510	180	160	DN20	350	20
DN65/H	510	200	220	DN20	470	40
DN80	640	200	220	DN25	470	27
DN80/H	640	260	330	DN25	640	55
DN100	640	240	220	DN25	480	47
DN100/H	640	270	330	DN25	640	95
DN125	830	300	330	DN25	640	72
DN125/H	830	330	410	DN25	780	145
DN150	830	320	325	DN25	640	108
DN150/H	830	340	410	DN25	780	220
DN200	980	365	410	DN25	780	180
DN200/H	980	380	510	DN25	890	360
DN250	1220	400	510	DN50	890	288
DN250/H	1220	430	610	DN50	1010	575
DN300	1580	450	610	DN50	1010	405
DN300/H	1580	480	710	DN50	1200	810
DN350	1720	500	710	DN50	1200	500
DN350/H	1720	530	810	DN50	1420	1030
DN400	1810	580	810	DN50	1420	650
DN400/H	1810	600	920	DN50	1520	1350
DN450	2030	630	920	DN50	1520	850
DN450/H	2030	650	1020	DN50	1620	1710
DN500	2170	680	1020	DN50	1620	1060
DN500/H	2170	680	1120	DN50	1720	2120

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的焊接微氣泡處理器性能參數、結構尺寸參數、價格等詳情，請聯系我們。
