QN361F燃?xì)馊附忧蜷y

產品信息
產品型號：QN361F/QN61F	021-31261651
產品口徑：DN15-DN800	www.hsbf-brake.com
產品壓力：1.6MPa-6.4MPa	[email protected]
產品材質：碳鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、燃?xì)馊附忧蜷y相關概述

QN361F/QN61F燃?xì)馊附忧蜷y的整體結構采用全焊接的工業結構，使閥門的內、外密封得到了極大的提高，閥門的重量得到了很大的降低(特別是DN300以下口徑)使閥門的安裝變得更為便捷，不僅降低了工程施工的成本，也節省了時間。全焊接球閥廣泛應用于城市燃?xì)獾牡叵鹿芫€，天然氣輸送管線，調壓站等領域�？芍苯由盥竦叵�。不用設置地下閥門控制室，這樣操作者不需要進入地下，只需在地上用T型手柄進行傳動操作即可，非常方便。

二、燃?xì)馊附忧蜷y的特點

1、閥體采用無縫鋼管壓制成型。
2、閥門的整體結構采用全焊接制造工藝，減少了外泄漏；閥門重量大大減輕，安裝更便捷。
3、采用彈性墊圈及碳纖維增強密封圈，可經手幾萬次往復運動無泄漏，保證閥門的使用壽命。
4、閥門的密封可以在-40℃-200℃的條件下連續使用而不會失效。
5、連接方式有對焊、法蘭、螺紋連接等形式，開啟采用手柄、蝸輪傳動、電動等方式。
6、長桿直埋焊接球閥可以深埋地下，不用設置閥門井，操作者只需在地上用手柄或蝸輪傳動機構操作即可，非常方便。

三、燃?xì)馊附忧蜷y參數表

公稱通徑：DN25-DN800	公稱壓力：1.6MPa-4.0MPa	適用介質：燃?xì)?/span>
適用溫度：-20℃-120℃	閥體材質：碳鋼、不銹鋼	操作形式：蝸輪傳動

四、燃?xì)馊附忧蜷y尺寸表

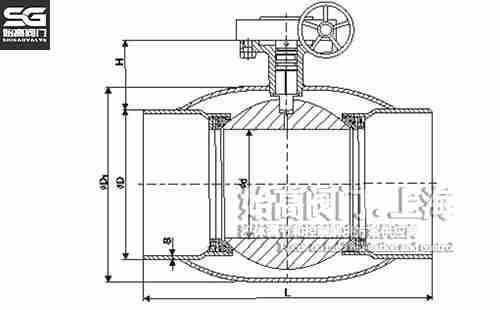

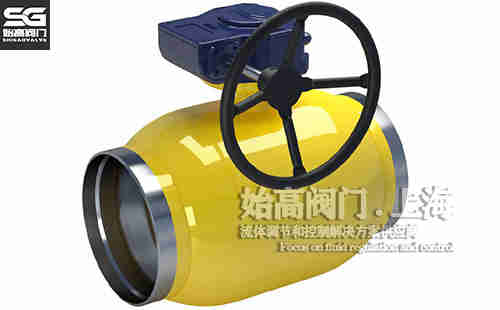

燃?xì)馊附忧蜷y尺寸蝸輪天然氣全焊接球閥

口徑	L	A	H	H1	d	D1	D(GB)	D(DIN)	S	重量KG
15	230	120	93	41	10	33.7	22	21.3	3	0.74
20	230	120	97	43	15	42.4	25	26.9	3	0.89
25	230	150	103	42	20	48.3	32	33.7	3	1.19
32	260	150	109	44	25	60.3	38	42.4	3	1.57
40	260	190	119	60	32	76.1	45	48.3	3	2.19
50	300	190	125	61	40	88.9	57	60.3	3.5	2.96
65	300	275	183	74	50	114.3	73	76.1	3.5	4.98
80	300	275	196	80	65	139.7	89	88.9	4	6.62
100	325	275	219	100	80	168.3	108	114.3	4.5	8.81
125	325	415	242	91	100	177.8	133	139.7	5	13.13
150	350	540	248	103	125	219.1	159	168.3	6	20.14
200	400	745	275	105	150	273	219	219.1	7	30.79

口徑	L	H	d	D1	D(GB)	D(DIN)	S	重量KG
125	325	91	100	177.8	133	139.7	5	20.7
150	350	112	125	219.1	159	168.3	6	32.5
200	400	95	150	273	219	219.1	7	43.9
250	530	126	200	355.6	273	273	8	91.8
300	550	149	250	426	325	323.9	9	130.9
350	686	167	290	508	377	355.6	10	230.2
400	762	184	350	558.8	426	406.4	12	388.2
500	991	221	400	680	529	508	18	706
600	1065	257	500	830	630	609.6	20	1033
700	1346	309	600	1000	720	711	22	1648
800	1524	368	700	1150	820	813	24	2705

五、相關應用

全焊接球閥是由碳化特氟龍密封環及蝶形彈簧構成的，所以對壓力和溫度的變化適應能力強，在標注壓力和溫度范圍內不會產生任何泄漏。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的QN361F燃?xì)馊附忧蜷y性能參數、結構尺寸參數、價格等詳情，請聯系我們。
