外螺紋球閥

產品信息
產品型號：Q21SA	021-31261651
產品口徑：DN6-DN20	www.hsbf-brake.com
產品壓力：6.4MPa	[email protected]
產品材質：碳鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、外螺紋球閥概述

Q21SA外螺紋球閥(帶焊接管)兩頭帶六角的接頭是可以拆卸的，該球閥本身是外螺紋連接的，在兩頭接上了一個帶六角的接頭就變成焊接了。閥門本身結構緊湊，密封可靠，結構簡單，外呼方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修，適用于水、溶劑、天然氣等一般工作介質。

二、外螺紋球閥參數表

公稱通徑：DN6/DN10/DN15/DN20	公稱壓力：≤6.4MPa	適用溫度：-20℃~65℃
適用介質：水、油、氣等	閥體材質：20#/A105/SS304/SS316/SS316L	連接形式：外螺紋連接/焊接管連接

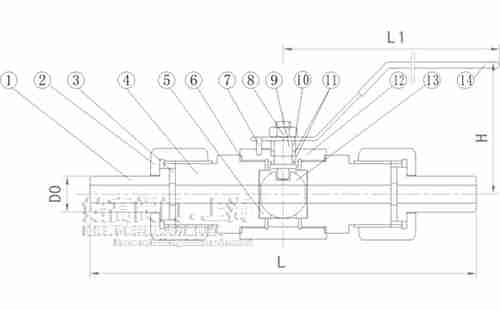

三、外螺紋球閥尺寸表

公稱通徑	L	D0	L1	H
DN6	115	φ12	110	44
DN10	120	φ14	110	44
DN15	125	φ20	110	44
DN20	128	φ28	110	50

四、零件材質表

序號	零件名稱	不銹鋼	碳鋼
1	焊接接管	SS304/SS304L/SS316/SS316L/SS321	20#/A105
2	螺帽	SS304/SS304L/SS316/SS316L/SS321	20#/A105
3	平墊圈	PTFE	PTFE
4	閥蓋	SS304/SS304L/SS316/SS316L/SS321	20#/A105
5	閥座	PTFE	PTFE
6	閥蓋墊圈	PTFE	PTFE
7	定位銷	SS304/SS304L/SS316/SS316L/SS321	20#/A105
8	閥桿螺母	SS304/SS304L/SS316/SS316L/SS321	20#/A105
9	閥桿	SS304/SS304L/SS316/SS316L/SS321	20#/A105
10	格南螺母	SS304/SS304L/SS316/SS316L/SS321	20#/A105
11	閥桿填料	PTFE	PTFE
12	閥體	SS304/SS304L/SS316/SS316L/SS321	20#/A105
13	球	SS304/SS304L/SS316/SS316L/SS321	20#/A105

五、實物圖

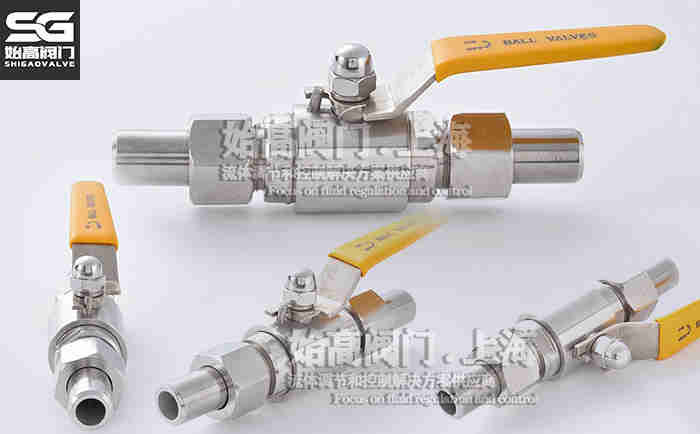

Q21SA不銹鋼外螺紋球閥實物

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的外螺紋球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
