Q361F蝸輪全焊接球閥

產品信息
產品型號：Q361F/Q367F	021-31261651
產品口徑：DN125-DN1200	www.hsbf-brake.com
產品壓力：1.6MPa-4.0MPa	[email protected]
產品材質：碳鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、蝸輪全焊接球閥相關概述

Q361F蝸輪全焊接球閥、Q367F蝸輪全焊接固定式球閥的整體結構采用全焊接的工業結構，使閥門的內、外密封得到了極大的提高，閥門的重量得到了很大的降低(特別是DN300以下口徑)使閥門的安裝變得更為便捷，不僅降低了工程施工的成本，也節省了時間。全焊接球閥廣泛應用于城市燃?xì)獾牡叵鹿芫€，天然氣輸送管線，調壓站等領域。

二、蝸輪全焊接球閥的特點

1、閥體采用無縫鋼管壓制成型。
2、閥門的整體結構采用全焊接制造工藝，減少了外泄漏；閥門重量大大減輕，安裝更便捷。
3、采用彈性墊圈及碳纖維增強密封圈，可經手幾萬次往復運動無泄漏，保證閥門的使用壽命。
4、閥門的密封可以在-40℃-200℃的條件下連續使用而不會失效。
5、連接方式有對焊、法蘭、螺紋連接等形式，開啟采用手柄、蝸輪傳動、電動等方式。
6、長桿直埋焊接球閥可以深埋地下，不用設置閥門井，操作者只需在地上用手柄或蝸輪傳動機構操作即可，非常方便。

三、蝸輪全焊接球閥參數表

公稱通徑：DN125-DN1200	公稱壓力：1.6MPa-4.0MPa	適用介質：水、氣、油等
適用溫度：-20℃-200℃	閥體材質：碳鋼、不銹鋼	操作形式：蝸輪傳動

四、蝸輪全焊接球閥尺寸表

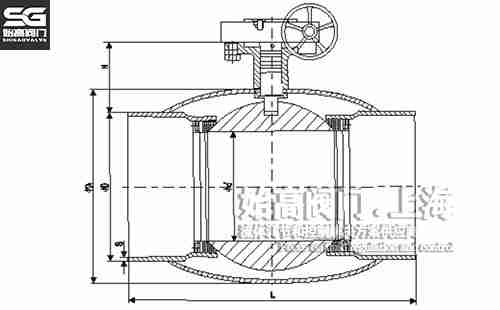

蝸輪全焊接球閥尺寸

口徑	壓力	L	H	D1	D(GB)	D(DIN)	S
125	25	325	91	100	133	139.7	5
150	25	350	112	125	159	168.3	6
200	25	400	95	150	219	219.1	7
250	25	530	126	200	273	273	8
300	25	550	149	250	325	323.9	9
350	25	686	167	290	377	355.6	10
400	25	762	184	350	426	406.4	12
500	25	991	221	400	529	508	18
600	16	1065	252	500	630	609.6	20
700	16	1345	298	600	720	711	22
800	16	1524	354	700	820	813	24
900	16	1727	400	781	920	914.4	26
1000	16	1900	452	874	1020	1016	28
1100	16	2000	514	976	1120	1117.6	30
1200	16	2100	568	1020	1220	1219.2	32

五、操作條件

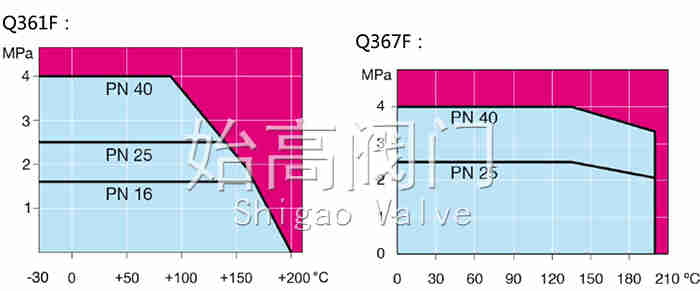

蝸輪全焊接球閥性能圖

全焊接球閥是由碳化特氟龍密封環及蝶形彈簧構成的，所以對壓力和溫度的變化適應能力強，在標注壓力和溫度范圍內不會產生任何泄漏。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Q361F蝸輪全焊接球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
