SG-BVY四通切換球閥

產品信息
產品型號：SG-BVY	021-31261651
產品口徑：1/8	www.hsbf-brake.com
產品壓力：1000psi-2000psi	[email protected]
產品材質：316不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、四通切換球閥概述

SG-BVY上裝式四通切換球閥采用整體棒料上裝式球閥設計，卡套球閥也叫雙卡套式球閥，雙卡套球閥，卡套異徑球閥，卡環式球閥，卡圈式球閥，卡套變徑球閥。產品廣泛應用于水處理設備、化工設備、石化設備、造紙設備、采礦設備、電力設備配套、液化氣設備、食品設備、制藥設備、給排水設備、機械設備閥門、電子工業閥門、城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。

二、四通切換球閥參數表

接口尺寸：1/8"-3/4"(3mm-18mm)雙卡套，1/8"-1/2"螺紋	通徑尺寸：2.4mm，3.2mm，4.8mm，7.2mm，9.1mm
適用介質：水、氣、油等	閥體材質：316不銹鋼
工作溫度：-28℃-148℃	閥座材料：聚四氟乙烯
流道特征：直通、三通、四通、五通、流通、七通可供選擇	工作壓力：1000psig(68.9bar)-2000psig(138bar)

三、四通切換球閥的特點

1、用于流路的開通和截斷。
2、球閥無調節能力，如果系統需要實現流量調節，必須串聯調節閥完成。
3、二通球閥的標準形式是水平閥。也可選用角式閥。
4、使用介質為氧氣時，需采用脫脂處理。

四、四通切換球閥尺寸表

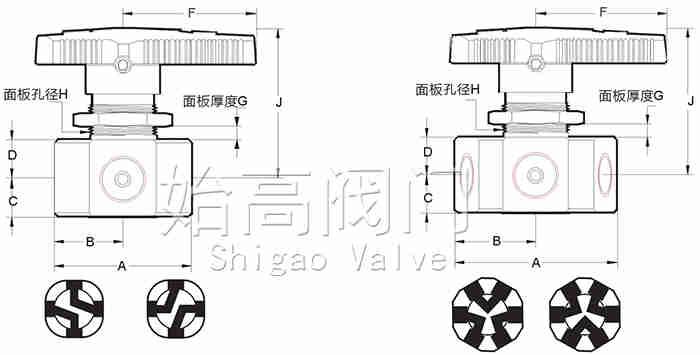

四通切換球閥尺寸圖

入口/出口	尺寸	CV	孔徑	A	B	D	E	F	G	H	J
4-通閥
內螺紋管接頭	1/16	0.06	1.3	39.4	19.8	11.2	11.2	38.9	4.8	23.1	42.7
內螺紋管接頭	1/8	0.08	1.6	49.5	24.9	11.2	11.2	38.9	4.8	23.1	42.7
內螺紋 NPT	1/8	0.08	1.6	39.4	19.8	11.2	11.2	38.9	4.8	23.1	42.9
內螺紋 NPT	1/2	1.6	7.1	79.5	39.6	17.5	17.5	76.2	9.7	38.1	61.7
6-通閥
內螺紋管接頭	1/16	0.06	1.3	49.5	24.6	11.2	11.2	38.9	4.8	23.1	42.7
內螺紋管接頭	1/8	0.08	1.6	49.5	24.6	11.2	11.2	38.9	4.8	23.1	42.7

注：球閥適用于中小口徑管路的各種壓力、溫度和介質下控制接通或截斷管路介質的啟閉裝置，采用90°傳動，故開關方便迅速，可以實現快速啟閉。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的SG-BVY四通切換球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
