GUD電動高真空球閥

產品信息
產品型號：GUD	021-31261651
產品口徑：DN10-DN200	www.hsbf-brake.com
產品壓力：2×105~1.3×10-6	[email protected]
產品材質：不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、電動高真空球閥概述

GUD電動高真空球閥是應用在高真空系統中(又能適用一定的壓力下)開啟或切斷氣流的高真空球閥。執行機構采用回轉型電動、電子調節式驅動裝置，通過外接電源切斷或外部輸入信號來實現閥門啟閉或中間位置的控制。本閥門外形結構緊湊，美觀，密封座補償式設計。有自動補償密封座磨損功能，密封可靠，壽命長等優點。閥門氣缸可選擇單座用和雙作用結構，可選配信號反饋控制，防爆電器裝置及氣源處理元件。適用的工作介質為帶酸、堿性的各類氣體或液體。

二、電動高真空球閥參數表

公稱通徑：快卸：DN10-DN50、活套：DN10-DN200、螺紋：DN10-DN100
適用范圍(Pa)：快卸法蘭(KF)2×10⁵~1.3×10^-6/活套法蘭6×10⁵~1.3×10^-6
閥門漏率(Pa.L/S)：≤1.3×10^-6
適用溫度：-30℃~150℃(標準)、-30℃~240℃(特殊)
閥體材質：不銹鋼304或316L
密封件材質：增強聚四氟乙烯
安裝位置：任意
控制電路：標準：AC220V/50Hz開關型、特殊：AC380V;DC24V開關型4-20mA DC調節型;1-5V DC調節型
信號反饋：標準：帶無源觸點型、特殊：調節型4-20mA DC、調節型1-5V DC

三、電動高真空球閥尺寸表

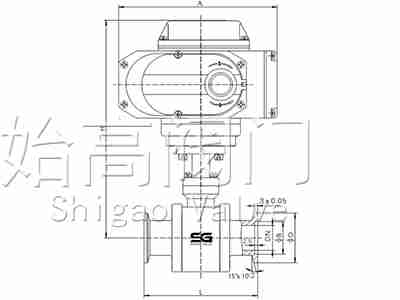

外形及快卸法蘭連接尺寸(法蘭標準:GB/T4982-2003)：

單位：mm

型號	通徑	φD	φB	H	L	A
GUD-10/KF	10	30	12.2	220	92	170
GUD-16/KF	16	30	17.2	220	100	170
GUD-25/KF	25	40	26.2	225	114	170
GUD-32/KF	32	55	41.2	235	140	170
GUD-40/KF	40	55	41.2	240	160	170
GUD-50/KF	50	75	52.2	250	195	170

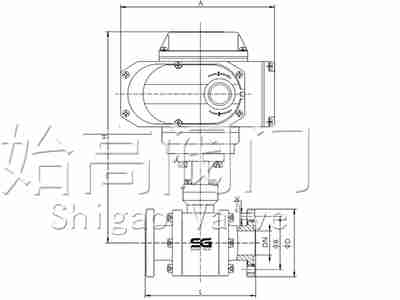

外形及活套法蘭連接尺寸(法蘭標準:GB/T6070-2007)：

單位：mm

型號	通徑	φD	φB	H	L	A	n-φc
GUD-10	10	55	40	220	92	170	4-6.5
GUD-16	16	60	45	220	100	170	4-6.5
GUD-20	20	65	50	220	114	170	4-6.5
GUD-25	25	70	55	225	114	170	4-6.5
GUD-32	32	90	70	235	140	170	4-9
GUD-40	40	100	80	240	160	170	4-9
GUD-50	50	110	90	250	175	170	4-9
GUD-63	63	130	110	310	200	195	4-9
GUD-80	80	145	125	300	230	195	8-9
GUD-100	100	165	145	355	250	255	8-9
GUD-125	125	200	175	375	295	255	8-11
GUD-150	150	225	200	400	320	255	8-11
GUD-200	200	285	260	500	390	355	12-12

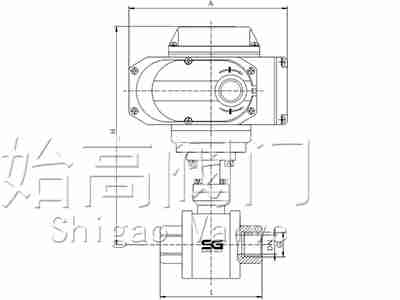

外形及管螺紋連接尺寸：

單位：mm

型號	通徑	G	H	L	A
GUD-10G	10	3/8"	220	74	170
GUD-16G	16	1/2"	220	90	170
GUD-25G	25	1"	225	94	170
GUD-32G	32	1-1/4"	235	112	170
GUD-40G	40	1-1/2"	240	120	170
GUD-50G	50	2"	250	145	170
GUD-63G	63	2-1/2"	310	175	195
GUD-80G	80	3"	305	207	195
GUD-100G	100	4"	355	236	255

四、應用

真空閥門是指在真空系統中，用來改變氣流方向，調節氣流量大小，切斷或接通管路的真空系統元件。真空閥門關閉件是用橡膠密封圈或金屬密封圈來密封的。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的GUD電動高真空球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
