氣動夾套保溫球閥

內容摘要

氣動夾套保溫球閥根據用戶需要夾套注入蒸汽、導熱油、冷卻水、冷氣等。使用整個閥門長溫或降溫達到所需要的溫度。能防止介質結晶。主要應用于化工、石油、制藥等行業的系統管路中，主要作用是輸送在常溫狀態下會凝固、易結晶的介質。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

氣動夾套保溫球閥參數表

產品品牌：	始高閥門	產品名稱：	氣動夾套保溫球閥
產品型號：	BQ641F	閥體材質：	碳鋼、不銹鋼
連接方式：	法蘭	適用壓力：	PN16
公稱通徑：	DN15~DN200	驅動方式：	氣動
適用介質：	重油、膠類等易凝固介質	適用溫度：	-20℃-300℃
設計標準：	GB/T 12237 API 608 API 6D	結構長度：	ASME B16.10
法蘭標準：	HG/T 20592 ASME B16.5	試驗、檢驗標準：	GB/T 26480 API 598
執行器形式：	AT氣動執行器/PT氣動執行器	作用方式：	雙作用(氣開氣關)、單作用(彈簧復位)
控制方式：	開關型、智能調節型	氣源壓力：	雙作用3-8bar；單作用4-8bar
操作介質：	空氣	連接尺寸：	ISO5211
氣源接口：	符合NAMUR標準	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

夾套保溫球閥具有良好的保溫保冷特性，且球閥的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。保溫球閥主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。由于保溫球閥采用整體式結構，因而該閥比一般球閥體積更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。

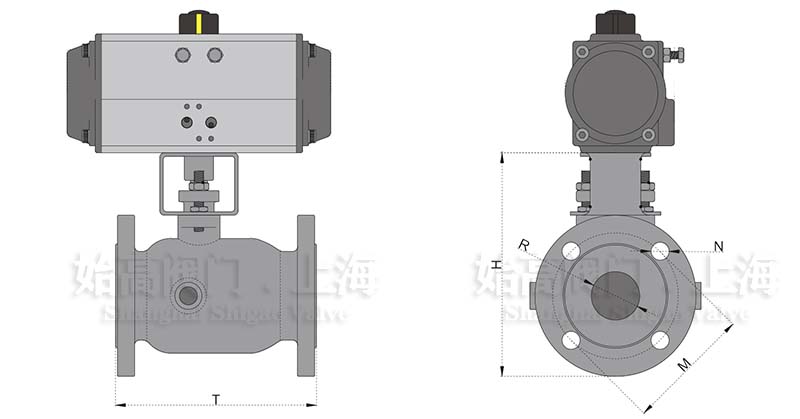

外形尺寸Overall Dimension

氣動夾套保溫球閥尺寸

DN	T	H	M	N	R
15	130	142	65	4-14	15
20	140	152	75	4-14	20
25	150	162	85	4-14	25
32	165	197	100	4-18	32
40	180	207	110	4-18	40
50	200	222	125	4-18	50
65	220	252	145	4-18	65
80	250	267	160	8-18	80
100	280	287	180	8-18	100
125	320	334	210	8-18	125
150	360	369	240	8-23	150
200	400	439	295	12-23	200

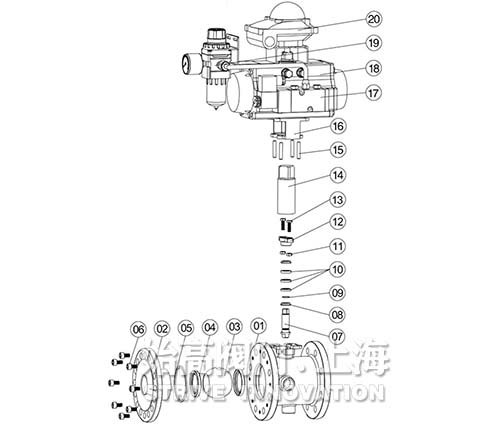

主要零部件材質Material of main parts

氣動保溫球閥結構

序號	零件名稱	序號	零件名稱
1	閥體	2	閥蓋
3	球體	4	閥座
5	閥體密封墊	6	螺栓
7	閥桿	8	止推墊片
9	O型圈	10	V型填料
11	螺母	12	填料壓蓋
13	螺栓	14	連接套
15	螺栓	16	連接支架
17	電磁閥	18	氣動執行器
19	過濾減壓閥	20	限位開關

結語Conclusion

氣動夾套保溫球閥根據使用工況不同，夾套可以是冷凝水，用于因?yàn)檫^(guò)熱而析出晶體，也可以用熱水、蒸汽和導熱油做伴熱用，其具有良好的保溫保冷特性，常用于輸送常溫下會凝固的高粘度介質。
