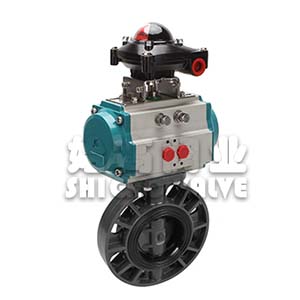

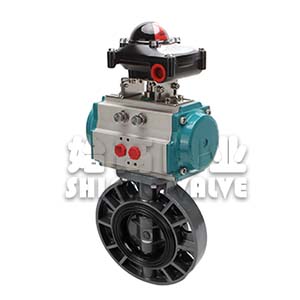

氣動UPVC塑料蝶閥

內容摘要

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

氣動UPVC塑料蝶閥參數表

產品品牌：	始高閥門	產品名稱：	氣動UPVC塑料蝶閥
產品型號：	D671X-10S	閥體材質：	UPVC
連接方式：	對夾連接	適用壓力：	PN10
公稱通徑：	DN50~DN300	驅動方式：	氣動
適用介質：	水、氣、油、腐蝕性介質等	適用溫度：	-15℃-85℃
執行器形式：	AT氣動執行器/AW氣動執行器	作用方式：	雙作用(氣開氣關)、單作用(彈簧復位)
控制方式：	開關型、智能調節型	氣源壓力：	雙作用3-8bar；單作用4-8bar
操作介質：	空氣	連接尺寸：	ISO5211
氣源接口：	符合NAMUR標準	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

氣動UPVC塑料蝶閥具有耐腐蝕性強，耐磨損，閥體重量輕等優點，且應用范圍廣，閥體結構采用中線式，容易拆卸，維護簡單，適用于水、空氣、油類、腐蝕性化學液體。通過壓縮空氣即可直接進行開關量調節，裝配上閥門定位器輸入4-20mA信號，可對介質流量，壓力，溫度等參數進行調節，被應用于一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業，品質得到廣大用戶的認可。

氣動塑料蝶閥作為工業自動化控制系統中的重要執行機構，可遠距離集中控制能滿足計算機程控的需要；如今在石油化工、燃氣設備、核工業、電力裝備、環保水處理、暖通空調、鋼鐵冶金、工業窯爐、罐裝設備、釀酒設備、干燥設備、真空設備、表面處理、生物制藥、食品機械、紡織印染、造紙等行業中得到廣泛的使用，也是國防建設、科技建設的選用產品。

結構特點Features

1、材質衛生無毒，結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小。
2、連接是由兩端的法蘭對夾而成，方便拆卸維修，耐磨損、容易拆卸，維護簡單易。
3、氣動UPVC蝶閥開關迅速、90度往復回轉，驅動力矩小。
4、氣動塑料蝶閥根據不同的介質有多種材料可選，耐腐蝕性強，體積小，適用于多種管路，應用范圍廣。

外形尺寸Overall Dimension

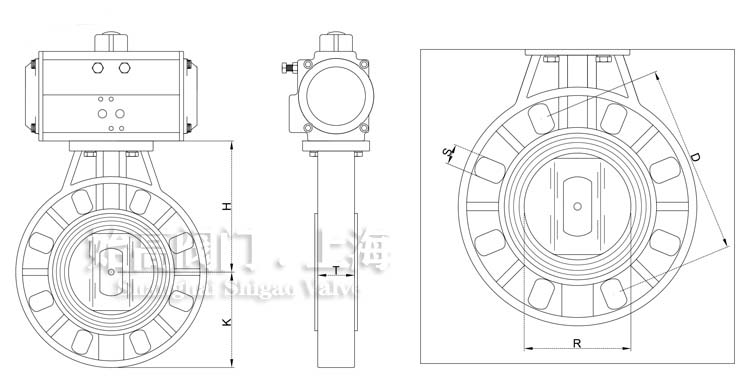

氣動UPVC塑料蝶閥尺寸

DN	T	H	K	R	S	D
50	30	98	67	52	4-18	125
65	44.7	110	81	66	4-18	145
80	45	126	96	78.5	8-18	160
100	51.2	138	107	104	8-18	180
125	54.4	154	118	138	8-18	210
150	55	168	132	164	8-18	240
200	58.8	205	167	210	8-23	295
250	65.7	257	205	251	8-23	350
300	76	302	243	290	12-23	400

閥門細節Details of valves

氣動UPVC塑料蝶閥細節圖1

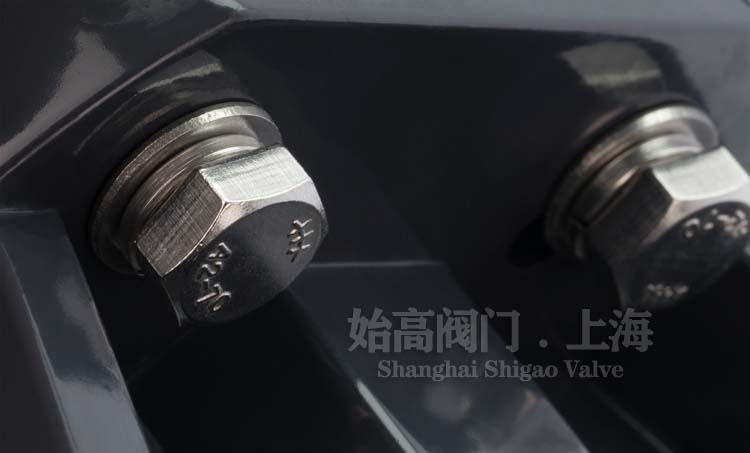

氣動UPVC塑料蝶閥細節圖2

氣動UPVC塑料蝶閥細節圖3

結語Conclusion

氣動UPVC塑料蝶閥適用于各種強腐蝕性低壓常溫介質流體的開關、切斷、調節領域。閥體重量輕、耐腐蝕性強廣泛用于純水和生飲水的管路系統、排水和污水處理管路系統、鹽水和海水管路系統，酸堿和化學溶液系統等多個行業。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動UPVC塑料蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
