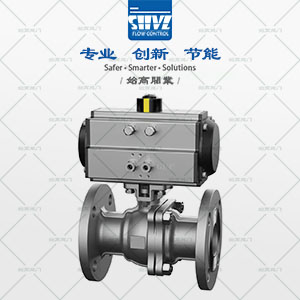

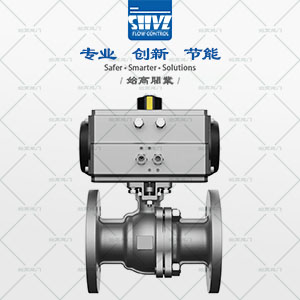

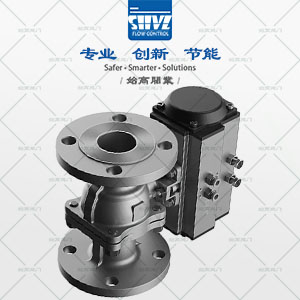

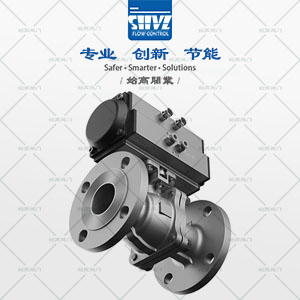

氣動美標法蘭球閥

內容摘要

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

氣動美標法蘭球閥參數表

產品品牌：	始高閥門	產品名稱：	氣動美標法蘭球閥
產品型號：	Q641F	閥體材質：	碳鋼、不銹鋼
連接方式：	法蘭	適用壓力：	150LB~600LB
公稱通徑：	1/2"~8"/DN15~DN200	驅動方式：	氣動
適用介質：	水、油、氣等	適用溫度：	-20~250℃
設計標準：	API 6D、ANSI B16.34	結構長度：	API 6D、ANSI B16.10
法蘭連接：	ANSI B16.5	壓力與溫度：	ASME B16.34
執行器形式：	AT氣動執行器	作用方式：	雙作用(氣開氣關)、單作用(彈簧復位)
控制方式：	開關兩位控制、4-20mA模擬量控制	氣源壓力：	雙作用3-8bar；單作用4-8bar
操作介質：	空氣	連接尺寸：	ISO5211
氣源接口：	符合NAMUR標準	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

Q641F氣動美標法蘭球閥采用活塞式氣動執行器和法蘭美標球閥組成。球閥采用美標API608，API6D標準，可以采用全通徑或縮減結構，流阻小，密封可靠。用于液化氣，天然氣介質可以采用防靜電結構，使閥桿與閥體之間或閥桿、球體、閥體之間電阻小于10歐姆。有浮動球或固定球結構。法蘭采用ANSI/ASME B16.5標準，可以和進口設備安裝或替換。氣動美標球閥廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。

氣動美標法蘭球閥是一種(球體)繞垂直于通道軸旋轉90度的閥門，其由活塞式雙作用或單作用(彈簧復位式)氣動執行器和美標O型球閥結構組成，通過壓縮空氣驅動氣缸活塞，使齒輪齒條機構動作，齒輪輸出軸轉作，帶動球閥閥桿、閥芯轉動，實現閥門開關動作。氣動美標法蘭球閥配用附件電磁閥、空氣過濾減壓器、限位開關(閥位回訊器)或電-氣閥門定位器，實現對工藝管路中流體介質的自動調節控制或二位切斷控制。

結構特點Features

1、球閥設計制造按照美標API-6D標準，檢驗和試驗按照API598標準。
2、流體阻力小、球閥在閥門產品中流阻較小，即使是縮徑，其流阻很小。
3、可以實現快速開關閥門。
4、閥門密封性能好，能實現雙向密封，零泄漏。
5、閥桿密封可靠，采用雙碟形彈簧自動壓緊填料設計，密封壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿受壓力噴出，確保安全。
7、法蘭連接，安裝簡單，重量輕，節約安裝空間，維護方便。

主要零部件材質Material of main parts

序號	名稱	碳鋼C	不銹鋼P	不銹鋼R
1	右閥體	A216-WCB	A351-CF8	A351-CF8M
2	螺母	A194-2H	A276-304	A276-316
3	墊片	PTFE、石墨金屬復合墊	PTFE、石墨金屬復合墊	PTFE、石墨金屬復合墊
4	螺栓	A193-B7	A276-304	A276-316
5	閥體	A216-WCB	A351-CF8	A351-CF8M
6	閥座	PTFE、尼龍、PPL、硬質合金	PTFE、尼龍、PPL、硬質合金	PTFE、尼龍、PPL、硬質合金
7	球體	A182-F304	A182-F304	A182-F316
8	閥桿	A276-410	A276-304	A276-316
9	墊片	A276-304	A276-304	A276-316
10	填料	PTFE、柔性石墨	PTFE、柔性石墨	PTFE、柔性石墨
11	襯套	PTFE復合軸承	PTFE復合軸承	PTFE復合軸承
12	壓蓋	A216-WCB	A351-CF8	A351-CF8M
13	螺栓	A194-2H	A276-304	A276-304
14	螺栓	A194-2H	A276-304	A276-304
15	連接支架	A351-CF8	A351-CF8	A351-CF8
16	螺栓	A194-2H	A276-304	A276-304
17	連接套	A351-CF8	A351-CF8	A351-CF8
18	氣動執行器	AT	AT	AT

外形尺寸Overall Dimension

氣動美標法蘭球閥尺寸圖

DN	in	L	D	D1	D2	C	f	n-d
15	1/2	108	89	60.5	35	10	1.6	4-15
20	3/4	117	99	69.9	43	10.5	1.6	4-15
25	1	127	108	79.2	51	11.5	1.6	4-15
32	1-1/4	140	117	88.9	64	13	1.6	4-15
40	1-1/2	165	127	98.6	73	14.5	1.6	4-15
50	2	178	152	120.7	92	16	1.6	4-19
65	2-1/2	190	178	139.7	105	18	1.6	4-19
80	3	203	191	152.7	127	19.5	1.6	4-19
100	4	229	229	190.5	157	24	1.6	8-19
125	5	356	254	215.9	186	24	1.6	8-22
150	6	394	279	241.3	216	25.5	1.6	8-22
200	8	457	343	298.5	270	28.5	1.6	8-22

結語Conclusion

氣動美標法蘭球閥的閥體設計采用美標標準，適用于美標標準的系統行業中。通過內部球芯90°旋轉起到開關、調節介質作用。閥體可選用帶平臺設計，可直接和執行器安裝，不需要借助其他附件，還能防止高溫。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動美標法蘭球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
