氣動碳鋼襯氟球閥

內容摘要

氣動碳鋼襯氟球閥是為各種強腐蝕性介質管路的自動啟閉控制而設計的，廣泛應用于石油、化工、染化、制酸制堿等行業，是目前防腐閥門設備理想的選擇之一。氣動襯氟球閥采用氟塑料襯里，殼體采用熔模精密鑄造，強度高，外觀光潔，與液體接觸部分全部為氟塑料，可在任意濃度的腐蝕性管路、管線工作。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

氣動碳鋼襯氟球閥參數表

產品品牌：	始高閥門	產品名稱：	氣動碳鋼襯氟球閥
產品型號：	Q641F46-16C	閥體材質：	碳鋼
連接方式：	法蘭	適用壓力：	PN16
公稱通徑：	DN15~DN200	驅動方式：	氣動
適用介質：	水、氣、油等	適用溫度：	-20℃-150℃
執行器形式：	AT氣動執行器/AW氣動執行器	作用方式：	雙作用(氣開氣關)、單作用(彈簧復位)
控制方式：	開關型、智能調節型	氣源壓力：	雙作用3-8bar；單作用4-8bar
操作介質：	空氣	連接尺寸：	ISO5211
氣源接口：	符合NAMUR標準	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

氣動襯氟球閥具有很強的耐腐蝕性能，閥芯采用氟塑料作為內襯和軟密封閥座，特別適用于各種強腐蝕性介質的管道中，作開關和調節使用。Q641F46氣動球閥采用聚四氟乙烯制成的密封圈，結構密封性能可靠，可達零泄漏，是防腐閥門里較好的選擇之一。

結構特點Features

1、采用氟塑料密封，具有高的化學穩定性，可以適用于任何強腐蝕性化學介質。
2、采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護。
3、啟閉件球體與閥桿鑄鍛為一體，杜絕了由于壓力變化引起閥桿沖擊承壓件內的可能性，從根本上保證了工程中的使用安全性。
4、結構緊湊合理，閥體內腔控制小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字型PTFE填料組合，使閥門達到零泄漏。

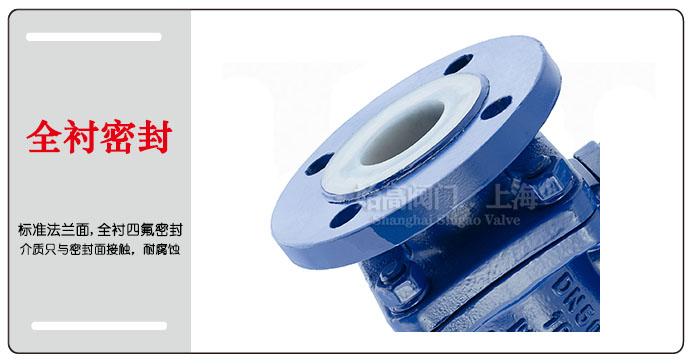

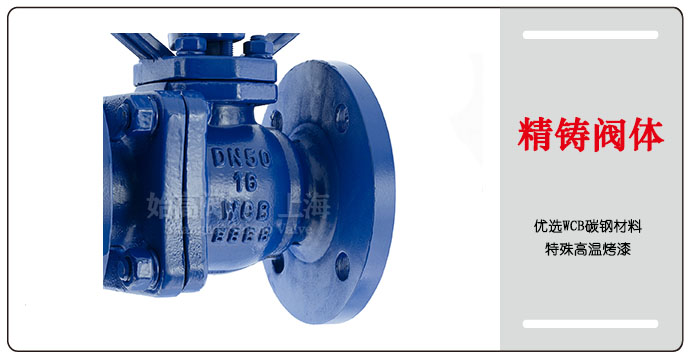

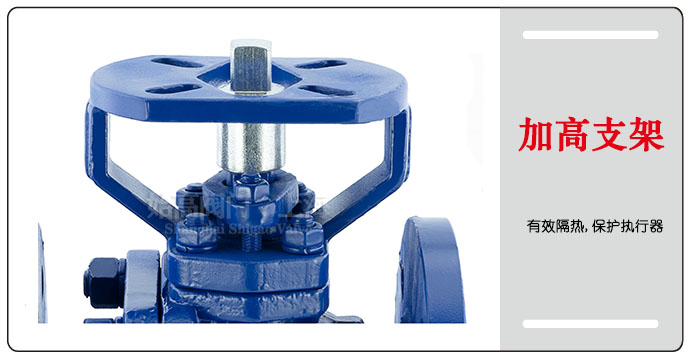

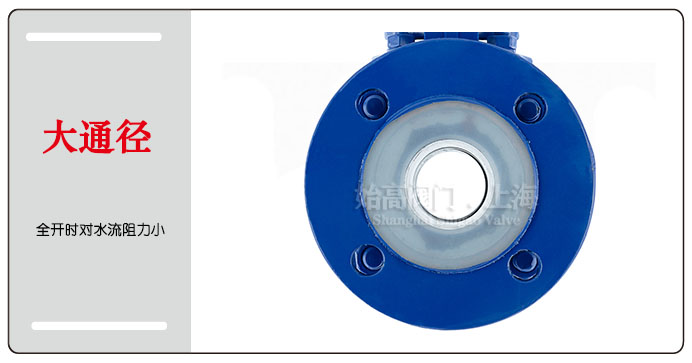

閥門細節Details of valves

外形尺寸Overall Dimension

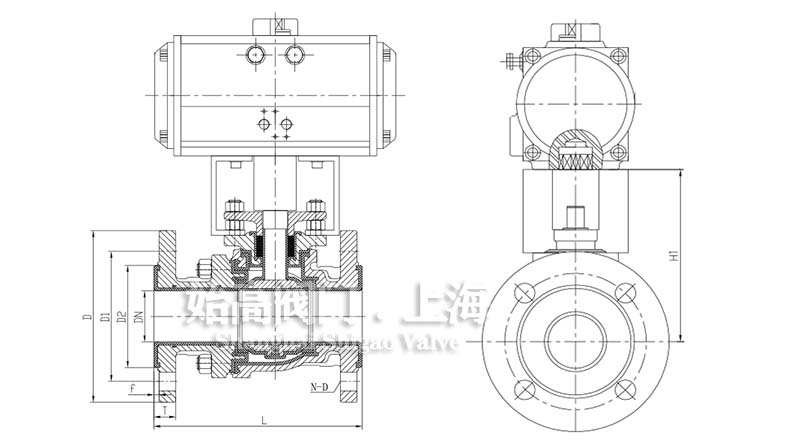

氣動碳鋼襯氟球閥尺寸圖

DN	L	H1	D	D1	D2	T	f	n-d
15	140	88	95	65	45	16	2	4-14
20	140	93	105	75	58	16	2	4-14
25	150	100	115	85	68	18	2	4-14
32	165	120	140	100	78	18	2	4-18
40	180	126	150	110	88	18	2	4-18
50	200	135	165	125	102	18	2	4-18
65	220	170	185	145	122	18	2	8-18
80	250	185	200	160	138	20	2	8-18
100	280	215	220	180	158	20	2	8-18
125	320	225	250	210	188	22	2	8-18
150	360	230	285	240	212	22	2	8-22
200	457	260	340	295	268	24	2	12-22

結語Conclusion

氣動碳鋼襯氟球閥內腔及球體均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙丙�。‵46），故具有可靠的耐腐蝕性和密封性。廣泛用于化工、石油、冶金、醫藥等工業部門，實現對生產過程中酸、堿等強腐蝕介質的調節或切斷，在水處理過程控制中使用效果明顯。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動碳鋼襯氟球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
