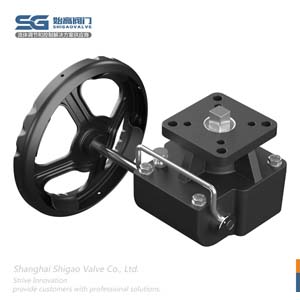

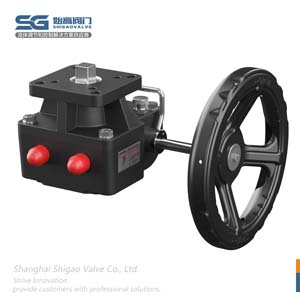

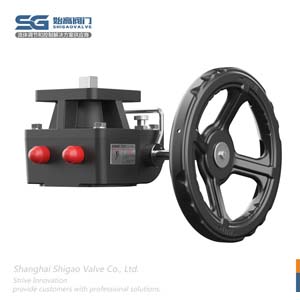

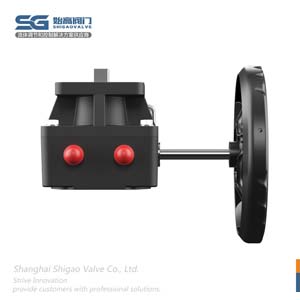

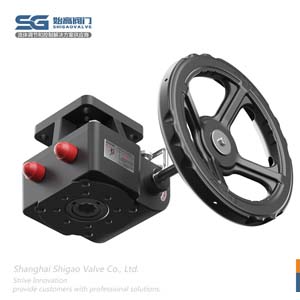

手動操作機構

內容摘要

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

手動操作機構參數表

產品品牌：	始高閥門	產品名稱：	手動操作機構
產品型號：	SCQ	主要材質：	鋁合金/球墨鑄鐵
形式：	手動離合型	扭矩：	250N/m~3000N/m
規格：	1#、2#、3#、4#、5#、6#	連接標準：	ISO5211/圓桿蝶閥標準
使用要求：	手動與自動不能同時驅動	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

手動操作機構是一款手動式閥門驅動裝置，與氣動執行器配套使用，當氣源信號出現故障，閥門無法開啟、關閉，或固定在某一位置時，通過手輪來完成閥門的啟閉操作。手輪執行機構由手輪、傳動裝置和連接裝置等組成。手輪執行機構通過螺桿傳動裝置，與執行機構的推桿(或膜頭板)連接。正常運行時，手輪退出，用緊固螺母鎖定，可作為閥位最高位的限制裝置。當需手動操作時，松開緊固螺母，轉動手輪，使之與自動執行機構的推桿連接，從而可移動推桿，改變閥門開度。

結構特點Features

1.體積小、重量輕、設計合理、樣式新穎。 2.產品系列化,輸出扭矩與氣動裝置各種閥i ]匹配。 3.渦輪連接內孔有相隔90*的兩個鍵槽,以便用戶根據需要選擇裝置同閥門的相對位置。 4.提起限位拉環,旋轉偏心裝置90°限位銷自動限位,實現氣動,反之實現手動。 5.產品出廠時,裝有專用潤滑脂,與閥裝配后,整體密封防塵防水防護等級IP65 , IP67 , IP68可選。

主要零部件材質Material of main parts

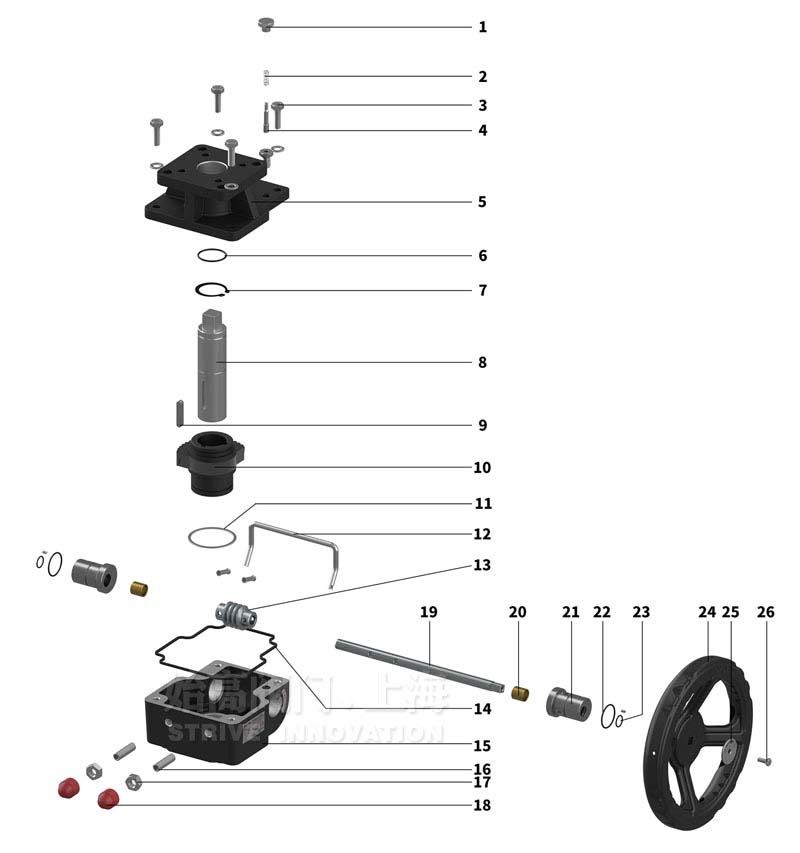

手動操作機構零部件材質

序號	零件名稱	材質	序號	零件名稱	材質
1	手/自切換鈕	不銹鋼SUS304	2	復位彈簧	鋼
3	箱體緊固件	不銹鋼SUS304	4	手/自切換鈕	不銹鋼SUS304
5	上蓋	鋁合金	6	主軸O型圈	丁腈橡膠
7	主軸卡簧	鋼	8	主軸	合金鋼
9	主軸銷子	合金鋼	10	蝸輪	球墨鑄鐡QT450
11	蝸輪墊片	不銹鋼SUS304	12	手/自切換鈕	不銹鋼SUS304
13	蝸桿	合金鋼	14	箱體密封圈	丁腈橡膠
15	箱體	鋁合金	16	限位螺絲	不銹鋼SUS304
17	限位螺母	不銹鋼SUS304	18	裝飾蓋	工程塑料
19	傳動桿	合金鋼	20	銅套	銅
21	偏心套	合金鋼	22	偏心套O型圈	丁腈橡膠
23	傳動桿O型圈	丁腈橡膠	24	手輪	鋼板沖壓
25	手輪墊片	不銹鋼SUS304	26	手輪緊固件	不銹鋼SUS304

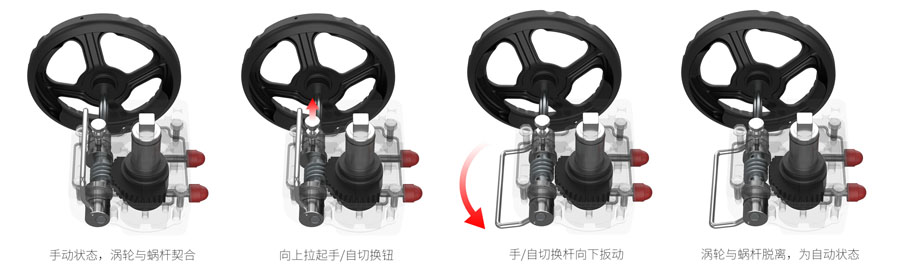

工作原理Working Principle

手動操作機構零部件材質

注：手動和自動不能同時驅動
