氣動通風蝶閥

內容摘要

D641W氣動通風蝶閥采用中線式蝶板與短結構板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。體內無連桿、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響。氣動通風蝶閥主要用于化工、建材、電站、玻璃等行業中的通風

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

氣動通風蝶閥參數表

產品品牌：	始高閥門	產品名稱：	氣動通風蝶閥
產品型號：	D641W	閥體材質：	鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
連接方式：	法蘭連接	適用壓力：	PN10
公稱通徑：	DN50～DN2000	驅動方式：	氣動
適用介質：	煤氣、含塵氣體、煙道氣等。	適用溫度：	-40～+800℃
設計標準：	GB/T2238-1989	法蘭連接：	GB/T9113.1-2000；GB/T9115.1-2000；JB78
結構長度：	GB/T12221-1989	壓力試驗：	GB/T13927-2000；JB/T9092-1999
執行器形式：	AT氣動執行器/AW氣動執行器/PT氣動執行器	作用方式：	雙作用(氣開氣關)、單作用(彈簧復位)
控制方式：	開關型、智能調節型	氣源壓力：	雙作用3-8bar；單作用4-8bar
操作介質：	空氣	連接尺寸：	ISO5211
氣源接口：	符合NAMUR標準	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

D641W氣動通風蝶閥采用中線式蝶板與短結構板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。體內無連桿、螺栓等、工作可靠、使用壽命長�？梢远喙の话惭b，不受介質流向影響。氣動通風蝶閥主要用于化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷裝置。

D641W氣動通風蝶閥廣泛應用于通風除塵系統，對含塵氣體、煤氣管道、通風凈化裝置、煙氣管道等作為流量調節和截流用。氣動通風蝶閥采用優質耐磨材料焊接而成，具有耐磨性好、工作穩定可靠、操作方便、動作靈敏、泄漏率小、使用壽命長、安裝維修方便，D641W氣動通風蝶閥特別適用于低壓差、大口徑、大流量場合，它與各種執行機構組合配套使用，組合成不同性能的閥門。氣動通風調節蝶閥與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節�；蛘吲湫谐滔尬婚_關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動通風調節蝶閥主要適用于工業、冶金、環保等管道作通風調節介質流量之用。

采用新型系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。

結構特點Features

1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
8、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
9、操力矩小，操作方便，省力靈巧。
10、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。

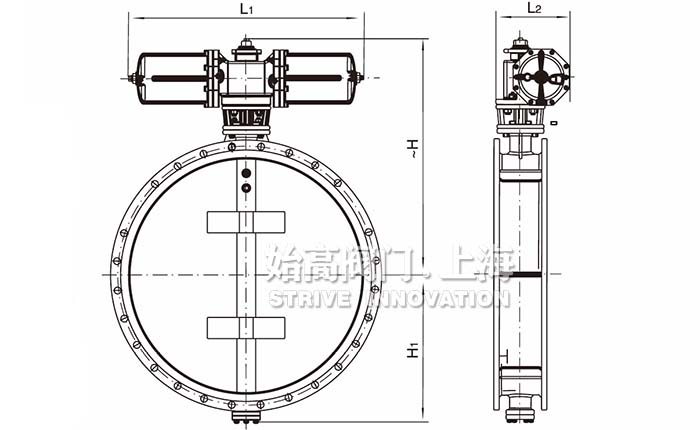

外形尺寸Overall Dimension

DN	L1	L2	H	H1	L	D	D1	D2	N-d
50	141	71	286	70	100	140	110	88	4-14
65	141	71	306	80	100	160	130	108	4-14
80	141	71	334	95	100	190	150	124	4-18
100	159	83	354	105	100	210	170	144	4-18
125	159	83	384	120	100	240	200	174	8-18
150	211	95	409	132	100	265	225	199	8-18
200	248	107	593	160	120	320	280	254	8-18
250	248	107	650	187	120	375	335	309	12-18
300	269	123	715	220	120	440	395	363	12-22
350	269	123	814	245	140	490	445	413	12-22
400	315	141	863	270	140	540	495	463	16-22
450	345	152	918	297	160	595	550	518	16-22
500	409	172	1016	322	160	645	600	568	20-22
600	438/750	187/210	1128	377	180	755	705	667	20-26
700	550/750	215/210	1233	430	180	860	810	772	24-26
800	550/900	215/275	1344	487	200	975	920	878	24-30
900	550/900	215/275	1560	537	200	1075	1020	978	24-30
1000	550/900	215/275	1660	587	220	1175	1120	1078	28-30
1200	550/900	215/275	1890	687	240	1405	1340	1295	32-33
1400	600/900	215/275	2670	760	260	1630	1560	1510	36-36
1600	633/900	215/275	2810	895	280	1830	1760	1710	40-36
1800	633/1180	262/365	3020	995	300	2045	1970	1918	44-39
2000	730/1800	330/365	3220	1095	320	2265	2180	2125	48-42

結語Conclusion

氣動通風蝶閥采用與閥體材料加工成密封圈，采用電動或氣動傳動，其適用溫度隨閥體選材而定，公稱壓力≤0.6MPa，一般適用于工業、冶金、環保等管道做通風調節介質流量之用。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動通風蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
