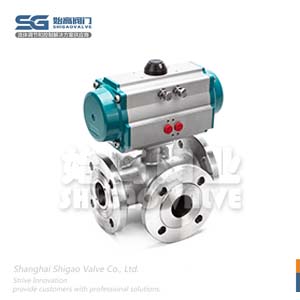

氣動三通切換球閥
| 內容摘要 |
氣動三通切換球閥可分為 L 型和 T 型。L 型三通切換球閥用于介質流向的切換,能使相互垂直的兩個通道連通。三通球閥一般采用兩閥座結構,亦可采用四閥座結構。 |
| 詢價請直接撥打021-31261651至銷售部,或通過右側企業QQ在線咨詢。 |
| 客戶提供:工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定:是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
| 產品品牌: | 始高閥門 | 產品名稱: | 氣動三通切換球閥 |
| 產品型號: | Q644F/Q645F | 閥體材質: | 不銹鋼304、316 |
| 連接方式: | 法蘭 | 適用壓力: | PN1.6Mpa-2.5Mpa |
| 公稱通徑: | DN15~DN200 | 驅動方式: | 氣動 |
| 適用介質: | 水、油品、氣體等 | 適用溫度: | -20°C ~ +150°C |
| 流道類型: | L型/T型 | 設計依據: | GB/ANSI |
| 法蘭標準: | GB/9113、JB/T79、ANSI B16.5 | 檢測標準: | JB/T9092、API598 |
| 執行器形式: | AT氣動執行器/PT氣動執行器 | 作用方式: | 雙作用(氣開氣關)、單作用(彈簧復位) |
| 控制方式: | 開關兩位控制、4-20mA模擬量控制 | 氣源壓力: | 雙作用3-8bar;單作用4-8bar |
| 操作介質: | 空氣 | 連接尺寸: | ISO5211 |
| 氣源接口: | 符合NAMUR標準 | 制造標準: | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
氣動三通切換球閥可分為 L 型和 T 型。L 型三通切換球閥用于介質流向的切換,能使相互垂直的兩個通道連通。三通球閥一般采用兩閥座結構,亦可采用四閥座結構。四閥座密封三通球閥具有造型美觀、結構緊湊合理,它不僅可實現介質流向的切換,也可使三個通道相互連通,同時也可關閉任一通道,使另外兩個通道連通,靈活控制管路中介質的合流或分流。
1、氣動三通切換球閥在結構上采用一體化結構,4 面閥座的密封型式,法蘭連接少,可靠性高,設計實現了輕量化。
2、氣動三通球芯分 T 型和 L 型,使用壽命長,流通能力大,阻力小。
3、球閥按作用式分單作用和雙作用兩種型式,單作用式的特點是一旦動力源發生故障時,球閥將處于控制系統要求的狀態。

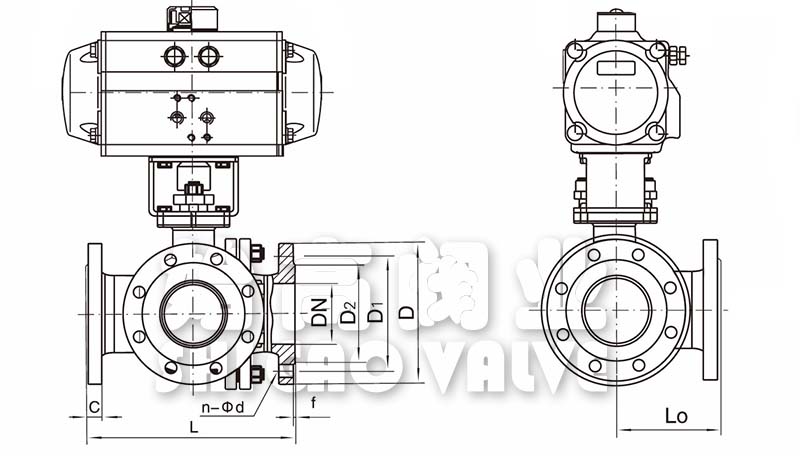

| DN | L | L0 | D | D1 | D2 | C | f | n-d |
| 15 | 150 | 72 | 95 | 65 | 46 | 14 | 2 | 4-14 |
| 20 | 160 | 80 | 105 | 75 | 56 | 16 | 2 | 4-14 |
| 25 | 180 | 90 | 115 | 85 | 65 | 16 | 2 | 4-14 |
| 32 | 200 | 100 | 140 | 100 | 76 | 18 | 3 | 4-18 |
| 40 | 220 | 110 | 150 | 110 | 84 | 18 | 3 | 4-18 |
| 50 | 240 | 120 | 165 | 125 | 99 | 20 | 3 | 4-18 |
| 65 | 260 | 130 | 185 | 145 | 118 | 20 | 3 | 4-18 |
| 80 | 280 | 140 | 200 | 160 | 132 | 20 | 3 | 8-18 |
| 100 | 320 | 160 | 220 | 180 | 156 | 22 | 3 | 8-18 |
| 125 | 380 | 190 | 250 | 210 | 184 | 22 | 3 | 8-18 |
| 150 | 440 | 220 | 285 | 240 | 211 | 24 | 3 | 8-22 |
| 200 | 550 | 260 | 340 | 295 | 266 | 24 | 3 | 12-22 |

氣動三通切換球閥是一種旋轉型換向閥,一般與電磁閥等氣動元件組合使用。球閥流道阻力小,流量系數大。閥芯有L型和T型兩種,用于分配流體或分流合流場合。具三通球閥有關閉嚴密,結構緊湊,重量輕,維修方便等優點。氣動三通球閥廣泛用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制。
